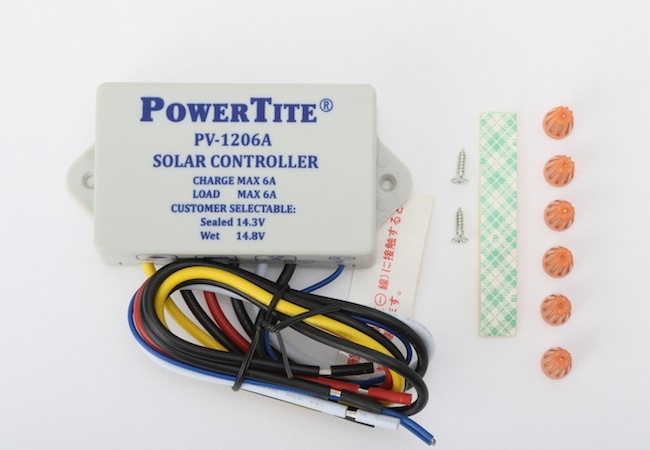

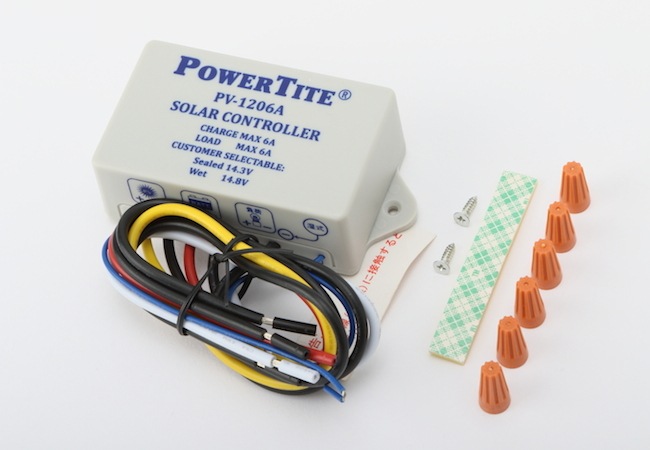

【＃202027】ソーラーコントローラー PV-1206A 12V 6A用 |
次の商品 |
| |
|
|
|
|
|
 |
|
| |
１００％ソリッドステート部品で作られており、全ての電力切り替えは、MOSFETで制御されています。
ソリッドステートとは個体自身の電子現象を使用した回路や装置のことで、トランジスタやダイオード、ICなどがそれにあたります。
したがって機械的なリレーは使用していません。
筐体はプラスチックで密閉されています。
インバーターの制御方式としても多く利用されている、最新のＰＷＭ（パルス幅変調）方式による低電圧充電方式を採用しています。
０〜１００％のＰＷＭデューティー（パルスの幅・間隔）で制御されており、最大で尚かつ安全な充電を実現しています。
夜間照明負荷機能が付いていますので、出力の負荷はPV（太陽光発電）電圧が3.5V以下の時に出力されます。
そして、太陽電池パネルの電圧(PV)が5V以上の時に消灯します。
つまり太陽電池パネルの電圧が下がると夜と判断して出力し、電圧が上がると朝と判断して消灯する仕組みです。
また、防止ダイオード等を別途使用しなくても、夜間などに電池が過放電になることを防いでくれます。

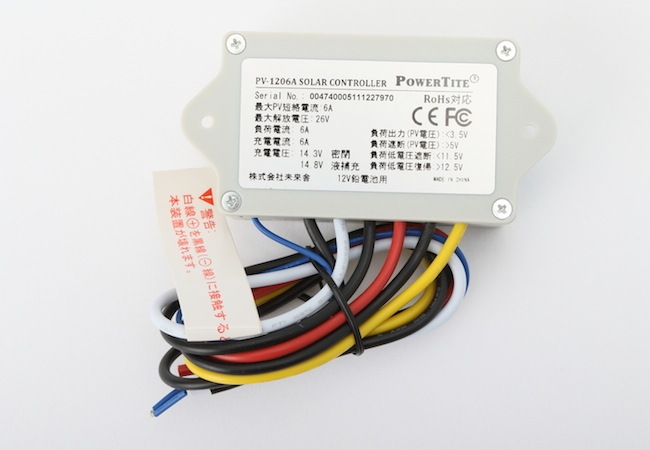

型式 |
PV-1206A |
バッテリー電圧 |
12V |
最大PV開放電圧 |
26V |
最大PV短絡電流 |
6A |
PWM設定値 |
密閉（シールド）型電池設定：14.3V±0.1V
湿式（液補充） 電池設定14.8V±0.1V |
最小動作電圧 |
３V |
定格充電電流 |
6A |
最大負荷電流（１分） |
8A |
|
8A |
定格負荷電流 |
6A |
負荷電力（PV電圧） |
＜3.5V（PV電圧が約3.5V以下の時負荷出力する） |
PV電圧（負荷 OFF） |
＞5＋0.2V（PV電圧が約５V以下の時負荷を遮断する） |
負荷の低電圧遮断 |
＜10.5V±0.2V |
|
＞11.5V±0.2V |
環境温度範囲 |
-40〜 +60℃ |
相対湿度 |
100％ |
順守規格 |
EN 55022/EN 6100/
FCC PART15 Subpart B Class B |
寸法（L × W × H） |
97× 46× 25.5 |
|
103ｇ |
